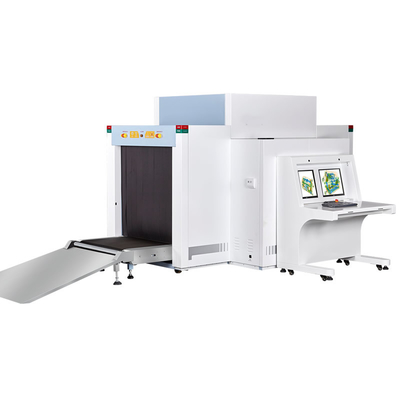

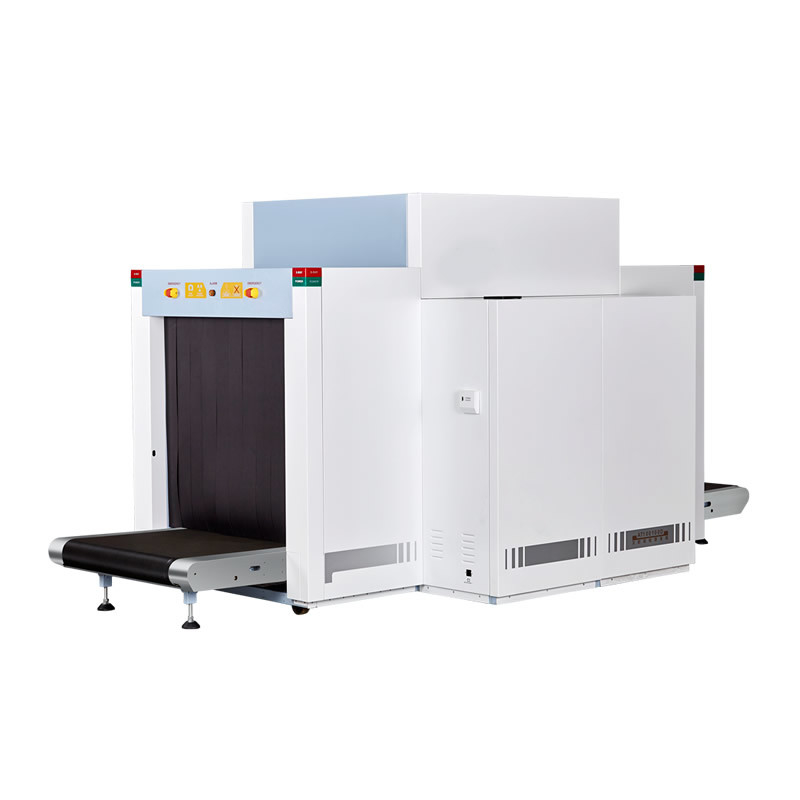

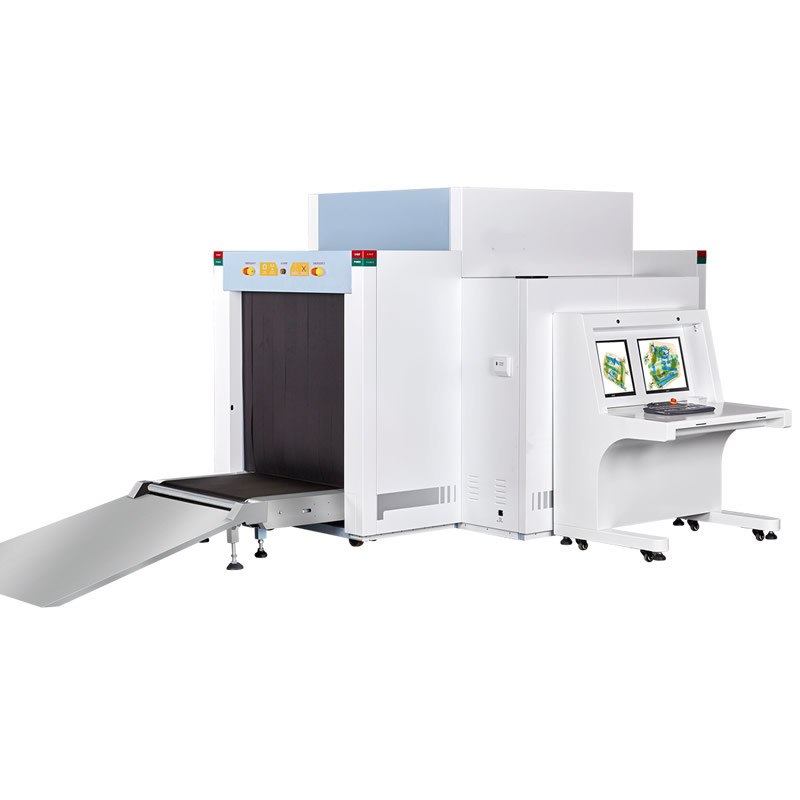

Machine à rayons X pour bagages, aéroports et stations de métro Systèmes de sécurité à rayons X
Les spécifications
LOT A: CARGES lourdes appareils à double vue pour rayons X
Le système de dépistage par rayons X spécifié ici est conçu pour interdire l'introduction de marchandises de contrebande, d'armes, d'explosifs, d'articles dangereux,substances et dispositifs dans les bagages/objets de type colisLe système proposé pour être couvert par ces spécifications permettra au personnel de sécurité d'examiner les bagages, les colis et le fret afin de s'assurer qu'aucun matériel de contrebande, armes, explosifs,articles dangereux, les substances et les dispositifs sont transportés dans une zone sécurisée/avion.
- Le véhicule doit être équipé d'un système de freinage.
Généraux
Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau.
- Largeur du système < 2820 mm
- Longueur du système < 7,788 mm
- Hauteur du système < 3,321 mm
- Hauteur du convoyeur < 285 mm
- Le système doit être monté sur des rouleaux lourds pour faciliter les mouvements
- Résolution du fil: doit être capable d'obtenir des images dans chaque direction d'un fil solide de cuivre non isolé de calibre 36 American Wire Gauge (AWG) / 40 Standard Wire Gauge (SWG) ou supérieur.
- Pénétration en acier: devrait être capable d'obtenir des images d'au moins 28 mm de pénétration en acier.
- Vitesse du convoyeur: 0,20 m/s ± 10% dans les deux sens (il est préférable de prévoir un réglage de la vitesse du convoyeur par l'opérateur)
- Charge du convoyeur > 3 000 kg même répartie à 220 V
- Moteur convoyeur: doit être sans entretien (type de moteur utilisé, par exemple tambour scellé, etc.)
- Type de convoyeur: rouleaux à rouleaux d'acier de travail lourd.
- Affichage: deux ou plusieurs moniteurs TFT/LCD/LED de 24 pouces (résolution 1024 x 768 ou plus)
- Connexion réseau: il est préférable de prévoir la connexion de l'appareil à un réseau local standard et le fournisseur doit en indiquer la disponibilité.
- Pour les véhicules à moteur électrique à commande numérique:
- En cas de panne soudaine d'alimentation, le système doit reprendre automatiquement son fonctionnement sans aucune initialisation nécessaire.
Système de radiologie
- Les ordinateurs et le système d'exploitation devraient être librement disponibles pour une maintenance/un remplacement faciles.
- Le système doit être fourni avec un logiciel d'exploitation préinstallé et les applications correspondantes.nom et version du logiciel propriétaire)
Générateurs de rayons X
- Le système doit supporter deux générateurs de rayons X indépendants, chacun (H-V) avec les spécifications suivantes:
- Refroidissement: bain d'huile scellé à air forcé
- Protection: une protection contre les surtensions, les surtensions électriques et les surtensions de température doit être assurée.équipement d'alimentation, systèmes informatiques, équipements terminaux, etc.
Système de détection
- Multi-énergie (2 ensembles de détecteurs: haute et basse énergie) pour chaque vue (double)
- Matrice de détecteurs: en forme de L.
Performance de l'image
- Zoom: le système doit être capable d'opérer le zoom sur l'image en défilement à 8X ou plus en mode statique.
- Réglage du contraste: le système doit être capable d'effectuer un réglage adaptatif du contraste sur l'image en défilement.

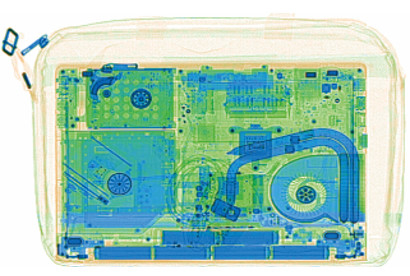

- Discrimination organes/inorganiques: le système doit être capable de distinguer les matières organiques des matières inorganiques.
- La divergence du faisceau de rayons X doit être telle que l'image complète de la taille maximale du sac soit affichée sans coupures d'angle.
- Si la machine ne parvient pas à pénétrer un élément particulier, une alarme (visuelle et audio) doit être générée pour informer l'opérateur, jusqu'à ce que l'alarme soit dégagée manuellement.
- La machine doit être capable de rappeler et de récupérer au moins 05 images antérieures.
Traitement des images
- Le système doit combiner tous les traitements d'images (c'est-à-dire noir et blanc, gamma variable, inorganique, organique) avec la fonction d'optimisation d'image.Cette fonctionnalité permettra à l'opérateur d'afficher le contraste optimal et la plus haute résolution de détail pour tous les matériaux et densités. Cette fonctionnalité doit être disponible sans avoir à reprogrammer les touches.La fonction clavier doit être conviviale pour activer/désactiver les fonctions du logiciel, sans avoir à redémarrer le système.
- Le système doit être capable d'accéder au traitement d'images avec un seul bouton. The machine should have features of multi energy X-Ray imaging facility where materials of different atomic number will be displayed in different colours to distinguish between organic and inorganic materialsCette méthode devrait permettre de distinguer les matières organiques à haute densité, y compris les explosifs.La machine doit avoir une couleur variable ou un décapage du matériau pour permettre à l'opérateur de surveiller les images des matières organiques pour un examen plus approfondi.Tous les objets suspects (explosifs, matières à haute densité, stupéfiants) devraient être affichés en temps réel sur un seul écran (dont les couleurs devraient être différentes avec alarme).
- Il est préférable de disposer de touches instantanées programmables pour le traitement des images.
- Le système doit être capable d'archivage sur disque compact (lecteur CD/Flash écrivable)
- La machine doit être conçue de manière à ce que l'amélioration du logiciel puisse être facilement mise en œuvre pour prendre en charge les nouvelles techniques de traitement d'image et de reconnaissance de motifs.
Archivage des images
- Le système devrait inclure l'archivage et la récupération manuels d'images au format propriétaire, non commercial ou commercial et devrait avoir la capacité d'archivage d'un minimum de 4000 images.
- Le système devrait inclure l'archivage automatique des images dans un format propriétaire et non commercial pour une sécurité accrue et des dispositions devraient être disponibles pour l'enregistrement des images dans des formats commerciaux.
Détection des menaces
- Le système doit inclure une alerte de seuil de haute densité d'assistance à l'opérateur.
- Le système doit inclure l'aide à l'opérateur, l'alerte de menace d'explosion
Exigences environnementales
- Température de stockage: de 0 à 50 °C
- Température de fonctionnement:0: Celsius à 40: Celsius
- Humidité relative: jusqu'à 95% sans condensation
Santé et sécurité
- Le système doit être conforme à toutes les réglementations internationales applicables en matière de santé et de sécurité, y compris aux systèmes de rayons X de la FDA des États-Unis (norme fédérale 2.1-CFR 1020.40).1mR/h(1μSv/h) en contact avec les panneaux extérieursLa fuite de rayonnement doit être mesurée avec un dispositif de blocage de dispersion sur le tracé du faisceau de rayons X.
- Le système doit être équipé de boutons d'arrêt d'urgence.
- Le système doit être équipé du système Energized et des rayons X sur les indicateurs situés aux deux extrémités du tunnel de rayons X et sur le poste de travail de l'opérateur.
- Le système doit avoir un système de verrouillage de sécurité pour empêcher la production de rayons X en cas de retrait critique du panneau.
- Le système doit être conforme aux normes CE, UL, FCC et IEC. Les certificats doivent être joints aux documents de spécifications techniques.
- Le système doit être fabriqué dans une installation certifiée ISO 9001:2000 et une certification à cet égard doit être fournie avec les documents de spécifications techniques.
- Des écrans de sécurité imprégnés de plomb doivent être installés aux deux extrémités du tunnel et des rouleaux au ralenti doivent être installés aux deux extrémités du tunnel pour faciliter le placement des bagages aux points d'entrée et de sortie.
- L'appareil doit être à l'abri du film, c'est-à-dire que les films photographiques ne doivent pas être endommagés par l'examen aux rayons X.
Certificats et facilités obligatoires requis
Généraux
- Le système doit être certifié TSA et DFT, y compris la projection d'image de menace (TIP).
- Le système devrait placer les images TIP interrompues dans la file d'attente TIP. Les images TIP interrompues ne devraient pas être présentées dans le prochain objet scanné.
- Le système doit être intégré à un programme de formation des opérateurs.
- Le système devrait prendre en charge la langue anglaise.
Matériel supplémentaire
- Extension du convoyeur standard (détails)
- Le système doit comporter une boîte de moniteur verrouillable.
- Le système doit comporter un climatiseur/UPS. La tension doit supporter 170 ∼ 260 V AC 50/60 Hz
Autres accessoires
- Le système doit comporter des manuels d'exploitation et de maintenance intégrés, ainsi que deux exemplaires chacun des manuels d'exploitation et de maintenance qui doivent être fournis sous forme imprimée.Tous les manuels (softs/imprimés) doivent être fournis en anglaisEn outre, le manuel de maintenance devrait inclure des procédures de maintenance préventive/routine.
- Le système doit supporter un opérateur mobile avec un câble d'au moins 5 m.
- Ensembles d'essais homologués à fournir
- La disponibilité d'un couvercle anti-rongeurs et anti-poussière sera un avantage supplémentaire.
Exigences additionnelles pour l'utilisateur
Contrôle et affichage de l'opérateur
- Des dispositions devraient être prévues pour ce qui suit et pour tous les contrôles requis pour les installations de traitement d'images mentionnées ci-dessus.
- Équipement allumé/éteint
- Rayon X allumé/arrêté
- Le convoyeur allumé/arrêté
- Convecteur vers l'avant/vers l'arrière
- Arrêt d'urgence
- Il devrait être possible d'afficher toutes les informations importantes du système devant être surveillées par l'opérateur, y compris les informations suivantes:
- Les rayons X sont allumés
- Les rayons X à l' heure
- Nombre d'inspections
- Système d'alarme et de signalisation d'alerte pour toutes les erreurs du système
- Identification de l'opérateur/Enregistrement/Déconnexion
- Des lits à rouleaux rigides d'une longueur d'environ un mètre (01) doivent être fixés de chaque côté (avant et arrière) du convoyeur pour faciliter le chargement et le déchargement en douceur des bagages/cargaisons.
- Le convoyeur doit avoir des capacités d'avant et d'arrière et être propulsé de préférence par deux (02) moteurs pour les charges prévues.
- Le fonctionnement du système devrait garantir l'absence d'interférence avec les autres équipements électroniques opérant à proximité et inversement.
Garantie et niveau de support
Généraux
Le système complet de rayons X devrait être garanti pendant une période minimale de deux (02) ans à compter de la date de mise en service réussie de l'équipement.
Accord de niveau de service (SLA)
Générateurs de rayons X: les générateurs de rayons X doivent comporter une garantie minimale de cinq ans et la façon dont le générateur sera remplacé (le cas échéant)
Garantie prolongée
The maximum down time for an unserviceable module/component which is under warranty should be highly considered during procurement and availability of spares should seriously be looked into for a reasonable MTBF
Une liste détaillée des pièces de rechange recommandées jusqu'au niveau des composants avec les numéros de pièces du fabricant et les prix actuels doit également être fournie.
Formation
La formation est une condition préalable à la prolongation de la durée de vie du système.
Équipement d'essai
Il est impératif de respecter les exigences de l'OACI (Organisation de l'aviation civile internationale); il convient d'acquérir un ensemble de pièces d'essai accepté par l'OACI et adapté aux essais.
L'équipement d'essai doit être capable de mesurer les essais standard suivants conformément à la fiche du manuel de sécurité de l'OACI.
- Résolution à fil unique.
- Pénétration utile
- Discrimination matérielle
- Une pénétration simple
- Résolution spatiale
- Imagerie des métaux minces
D'autres équipements d'essai standard tels que le compteur d'intensité des rayons X (mesure de l'intensité des rayonnements) doivent être fournis.
