Spécification générale
Taille du tunnel: 1000 W*1000 H mm
La vitesse du convoyeur...0.22m/s
Maximum de charge du convoyeur:270en kg
Dose par inspection < 1,6 μGy/h
Résolution < 0,0787 mm Fil de cuivre
Résolution spatiale Le niveau: dia1,3 mm, Pour les véhicules à moteur à combustion
Résolution de pénétration Dia 0,511 mm
Pénétration40mm d'acier
Sécurité du film:garantie ISO1600
Fuite de rayons X < 0,1 μGy/h (à une distance de 5 cm du boîtier extérieur)
Générateur de rayons X
Générer directement: de bas en haut
Générer de la colère: 80 degrés
Voltage de l'anode140~ 160Kv
Puissance de l'anode de 0,4 à 1,2 mA
Froid / cycle de fonctionnement Refroidissement à l'huile /100%
Système d'image
Capteur de rayons X Array de photodiodes en forme de L (multi-énergétique), 12 bits de profondeur
Moniteur Couleur haute résolution, LCD Accord, 17 pouces
Traitement des images Amélioration des bords, renforcement de l'image, éclaircissement de l'image, réduction de l'obscurcissement, retour d'image, récupération d'image.
Image de niveau gris4096
Résolution maximale de l'image:1024 * 1280 pixels
Traitement d'image 24 bits pour le traitement en temps réel
Stockage d'images :60000 images en temps réel
Zones & Zoom1-9 Régions de l'image, 2,4,8, 16 fois agrandir, observation continue sur tout l'écran

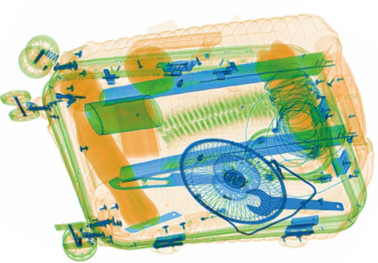

Distinguer les objets multi-énergétiques les objets organiques en orange, les objets inorganiques en bleu, les mélanges en vert
Énergie élevée/faible énergie: passer d'une énergie élevée à une énergie faible
Aider à détecter les drogues et les poudres explosives
Données d'installation
Température de fonctionnement/humidité 0-45/20%-95% ((non condensée)
Température/humidité de stockage -20-60/20%-95% (non condensée)
Pour les appareils à commande numérique, la puissance de commande doit être supérieure ou égale à:
Consommation d'électricité1,0 kW (max)
Le bruit: < 58 dB
|
Taille du tunnel: |
Le nombre d'étoiles est déterminé par le nombre d'étoiles. |
| Vitesse du convoyeur: | 0.22m/s |
| Maximum de charge du convoyeur: | 200kg |
| Dose par inspection: | Pour les appareils de traitement de l'air |
| Résolution: | > 0,101 mm Fil métallique |
| La pénétration: | Acier de 34 mm |
| Sécurité du film: | Le film de garantie ISO1600 |
| Fuite de rayons X: | < 0,1 μGy/h (à une distance de 5 cm du boîtier extérieur) |
| Générer directement: | vers le bas |
| Générer un angle: | 80 degrés |
| Voltage de l'anode: | 100 à 160 Kv |
| Puissance de l'anode: | 0.4 à 1,2 mA |
| Cycle de refroidissement / fonctionnement: | Refroidissement à l'huile /100% |
| Capteur de rayons X: | Array de photodiodes en forme de L (mono-énergie), 12 bits de profondeur |
| Moniteur: | Couleur haute résolution, LCD Accord, 17 pouces |
| Traitement des images: |
Amélioration des bords, renforcement de l'image, éclaircissement de l'image, Réduction de l'obscurcissement, retour d'image, récupération d'image. |
| Le niveau de gris de l'image: | 4096 |
| Résolution maximale de l'image: | 1024 * 1280 pixels |
| Traitement des images: | 24 bits pour le traitement en temps réel |
| Le stockage d'image: | Stockez 60 000 photos en temps réel |
| Zones et Zoom: |
1-9 régions d'image, 2, 4, 8, 16 fois agrandir, Observation continue sur tout l'écran |
| Température de fonctionnement/humidité: | 0 °C à 45 °C/20% à 95% (non condensé) |
| Température/humidité de stockage: | -20°C à 60°C/20% à 95% (non condensé) |
| Puissance de fonctionnement: | Pour les appareils de type à commande numérique, le réglage de la fréquence de commande doit être effectué à l'aide d'un système de commande numérique. |
| Consommation d'énergie: | 1.8 kW (maximum), 0,3 kW (en fonctionnement) |
| Le bruit: | Le taux d'humidité |
Applications:
les aéroports,
les terminaux de transport,
les bâtiments,
Fabriques (pour trouver des aiguilles dans les vêtements, les chaussures, les sacs),
Les tribunaux,
Les ambassades,
les installations militaires,
Les prisons,
Les hôtels,
Les écoles,
Les centres de congrès,
les points de contrôle de sécurité,
Lieu des événements spéciaux
Questions fréquentes
.
| Produit | Exigences du client | |||
| Dimension du tunnel | 1m(W) x 1m(H0 Approximativement |
Vérifiez physiquement
|
Mesure à travers le ruban à mesurer ou un bagage de cette dimension doit être passé à travers la machine | |
| Vitesse de transport | 0.2 m/s | Vérifiez physiquement | Faites un marqueur au milieu de la ceinture, puis utilisez le chronomètre pour tester la distance minute puis calculer la seconde longueur | |
| Hauteur du convoyeur | 300 mm | Vérifiez physiquement | Par bande de mesure | |
| Charge maximale | 200 kg (partagé équitablement) | Vérifiez physiquement | Mettez la charge équivalente à 200 kg et laissez-le passer à travers la mécanique | |
| Résolution | 38 AWG/40 AWG | Vérifiez physiquement | Vous pouvez couper un fil pour vérifier cela | |
| Pénétration de l'acier | 30/38 mm | Utilisez un organique choses mis dans une plaque de 30 mm puis le dépistage, essayez de voir si vous pouvez dépister le produit biologique en orange | ||
| Fuites de rayons X | Moins de 1 μ Gy/h (à une distance de 5 cm du boîtier), conforme à toutes les normes internationales publiées | Utilisez une planche de longueur 300mm, largeur 300mm, hauteur 75mm pour traverser la machine à rayons X, puis regardez l'écran | ||
| Dose par inspection | Moins de 1 μ Sv | Physiquement par machine fonctionnelle | ||
|
Sécurité du film
|
Garantie pour les films à haute vitesse jusqu'à ASA/ISP 1600 | Utiliser Utiliser le film ISO 1600 à travers | ||
| Générateur de rayons X | ||||
| Voltage de l'anode | 160 K.V. | Méthode et procédure d'essai électrique. |
160 kV Opérant à: 150 kV |
|
| Courant d'anode | 1 mois |
méthode d'essai électrique et La procédure. |
Utilisez le compteur de puissance | |
| Réfrigération | bain d'huile scellé | Méthode et procédure d'essai. |
Di- Huile électrique Baignez avec Air forcé |
|
| Cycle de travail | 100% du produit | Méthode et procédure d'essai. |
Nommé pour Taxe à 100% Cycle |
|
| Système d'acquisition d'images | ||||
| Convertisseur de rayons X | Ligne de détection en forme de L | Physiquement par machine fonctionnelle | ||
| Traitement des images | 24 bits | Physiquement par machine fonctionnelle | ||
| Capacité de stockage d'image | Jusqu'à 50 000 images | Physiquement par machine fonctionnelle | ||
| Affichage de l'image | Couleur, noir et blanc, énergie multiple, absorption multiple, décapage inorganique, super amélioration, négatif, pénétration élevée/faible | Observez la sortie | ||
| Région d'intérêt (ROI) et Zoom | Sélectionnable, zones de zoom, 1 à 32 fois l'agrandissement continu, 1 à 3 fois l'agrandissement local | Physiquement par machine fonctionnelle | ||
| Récupération d'image | L'image précédente peut être rappelée | Physiquement par machine fonctionnelle | ||
| Moniteur d'affichage | 17 ′′ écran LCD haute résolution | Physiquement par machine fonctionnelle | ||
| REMARQUE de la mise en œuvre de la présente directive | ||||
| Fonctions standard | Menu du système, alimentation sur auto-test, affichage des dates/heure, compteur de bagages, nombre certifié d'opérateurs, enregistrement du réseau. | Physiquement par machine fonctionnelle | ||
| Optionnel | Détection d'explosifs/drogues, alarme sonore, alarme lumineuse, système de capture d'image (CIS) | Physiquement par machine fonctionnelle | ||
| Données d'installation | ||||
| Température/humidité de stockage |
-40 °C à + 60 °C 5% ~ 95% ((Non condensé) |
Ne fonctionnant pas |
-40 °C à + 60 °C 5% à 95% |
|
| Température de fonctionnement/humidité |
0 ° à + 40 ° 5% ~ 95% ((Non condensé) |
Fonctionnel |
0 ° à + 40 ° 5% à 95% |
|
| Énergie électrique | 110-240 VAC ((+10% à 15% et 50 Hz/60 Hz (+/- 3 Hz) | Fonctionnel | 110-240 VAC ((+10% à 15% et 50 Hz/60 Hz (+/- 3 Hz) | |
| Consommation d'électricité | 1.0 KVA | Fonctionnel | 1.0 KVA |
