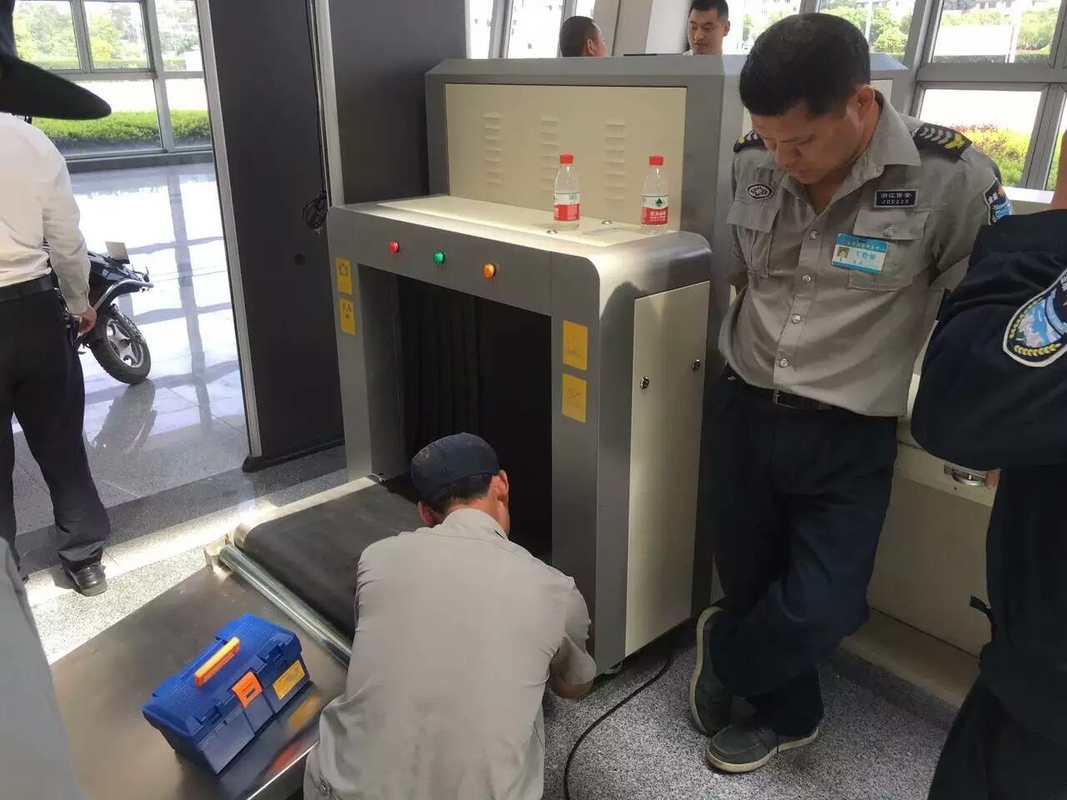

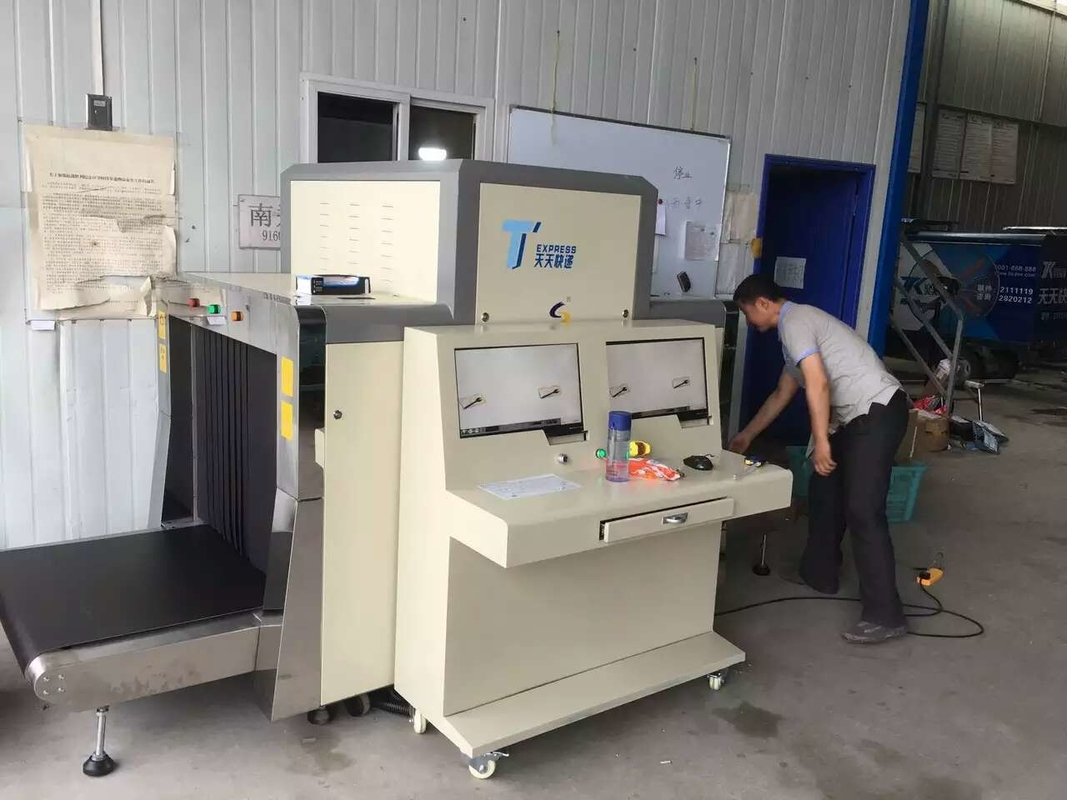

Scanner de bagages à rayons X à vue double / Sécurité de l'aéroport Type de convoyeur à rayons X

Machine d'inspection de marchandises lourdes à rayons X à double vue/système de scanner de sécurité à rayons X

CARACTÉRISTIQUES

LOT A : MACHINES À RAYONS X À DOUBLE VUE POUR CARGO LOURDES

• BUT

Le système de contrôle à rayons X spécifié ici est conçu pour interdire l'introduction de matériaux de contrebande, d'armes, d'explosifs, d'articles, de substances et d'appareils dangereux dans les objets de type bagages/colis.Le système proposé, qui sera couvert par ces spécifications, permettra au personnel de sécurité d'examiner les bagages, les colis et le fret pour s'assurer qu'aucun matériel, arme, explosif, article dangereux, substance ou dispositif de contrebande n'est transporté dans une zone/un avion à sécurité restreinte.

• SPÉCIFICATIONS TECHNIQUES

Général

• La taille du tunnel :

1400-17 mm (largeur) x 1600-1900 mm (hauteur)

• Largeur du système <2 820 mm
• Longueur du système <7 788 mm
• Hauteur du système <3 321 mm
• Hauteur du convoyeur <285mm

• Le système doit être monté sur des roulettes robustes pour faciliter le déplacement
• Résolution du fil : doit être capable d'imager dans chaque direction un fil de cuivre massif non isolé de 36 American Wire Gauge (AWG) / 40 Standard Wire Gauge (SWG) ou mieux.
• Pénétration dans l'acier : doit être capable d'imager des pénétrations dans l'acier d'au moins 28 mm.
• Vitesse du convoyeur : 0,20 m/s ± 10 % dans les deux sens (des dispositions permettant d'ajuster la vitesse du convoyeur par l'opérateur sont préférables)
• Charge du convoyeur > 3 000 kg même répartie à 220 V
• Moteur du convoyeur : doit ne nécessiter aucun entretien (le type de moteur utilisé, par exemple un tambour scellé, etc.)
• Type de convoyeur : Rouleaux à assistance électrique en acier robuste.
• Affichage : deux ou plusieurs numéros de moniteurs TFT/LCD/LED de 24 pouces (résolution 1024 x 768 ou plus)
• Connexion réseau : la possibilité de connecter la machine à un réseau local standard est préférable et le fournisseur doit indiquer la disponibilité.
• Alimentation : 230 V ± 20 V, CA, 50/60 Hz
• En cas de panne de courant soudaine, le système doit reprendre son fonctionnement automatiquement sans aucune initialisation nécessaire.

Ordinateur du système de radiographie

• Les ordinateurs et le système d'exploitation doivent être librement disponibles pour une maintenance/remplacement facile.
• Le système doit être fourni avec un logiciel d'exploitation préchargé et les applications pertinentes.Une copie du ou des logiciels requis doit être fournie séparément sur un CD/DVD (par exemple, système d'exploitation, nom et version du logiciel propriétaire)

Générateurs de rayons X

• Le système doit prendre en charge deux générateurs de rayons X indépendants, chacun (HV) avec les spécifications suivantes :

• Refroidissement : Bain d’huile étanche à air pulsé
• Protection : Une protection contre les surtensions/surtensions/surchauffes doit être disponible.Le système de protection doit couvrir l’ensemble de l’installation, y compris l’équipement.Générateurs de rayons X, équipements d'alimentation électrique, systèmes informatiques, équipements terminaux, etc.

Système de détection

• Multi Energy (2 réseaux de détecteurs : haute et basse énergie) – pour chaque vue (double)
• Réseau de détecteurs : en forme de L

Performances des images

• Zoom : le système doit être capable de faire fonctionner le zoom sur l'image défilante jusqu'à 8X ou plus en mode statique.
• Réglage du contraste : le système doit être capable d'effectuer un réglage adaptatif du contraste sur l'image défilante.
• Discrimination organe/inorganique : le système doit être capable de faire la distinction entre les matériaux organiques et inorganiques.
• La divergence du faisceau de rayons X doit être telle que l'image complète de la taille maximale du sac soit affichée sans coupures de coins.
• Si la machine ne parvient pas à pénétrer un élément particulier, une alarme (visuelle et audio) doit être générée pour avertir l'opérateur, jusqu'à ce que l'alarme soit effacée manuellement.
• La machine doit être capable de rappeler et de récupérer au moins 05 images précédentes.

Traitement d'image

• Le système doit combiner tous les traitements d'images (c'est-à-dire noir et blanc, gamma variable, inorganique, organique) avec la fonction d'optimisation d'image.Cette fonctionnalité permettra à l'opérateur d'afficher le contraste optimal et la résolution de détail la plus élevée pour tous les matériaux et densités.Cette fonctionnalité doit être disponible sans avoir à reprogrammer les clés.Toutes les fonctionnalités du logiciel doivent pouvoir être contrôlées uniquement à l’aide du clavier de la machine.La fonction du clavier doit être conviviale pour activer/désactiver les fonctionnalités du logiciel, sans avoir à redémarrer le système.

• Le système doit être capable d’accéder à un seul bouton au traitement de l’image.La machine doit avoir des fonctionnalités d'imagerie à rayons X multi-énergies où les matériaux de numéro atomique différent seront affichés dans différentes couleurs pour distinguer les matériaux organiques et inorganiques.Cette méthode devrait permettre de distinguer les matières organiques à haute densité, notamment les explosifs.La machine doit avoir un décapage de couleur ou de matériau variable pour permettre à l'opérateur de surveiller les images de matériaux organiques pour un examen plus approfondi.Tous les objets suspects (explosifs, matériaux à haute densité, stupéfiants) doivent être affichés en temps réel sur un seul écran (doivent être affichés en différentes couleurs avec alarme).
• La disponibilité de touches de raccourci programmables pour le traitement des images est préférable.
• Le système doit être capable d'archiver sur des disques compacts (lecteur CD/Flash inscriptible)
• La machine doit être conçue de manière à ce que des améliorations logicielles puissent être facilement mises en œuvre pour prendre en charge les nouvelles techniques de traitement d'images et de reconnaissance de formes.

Archivage d'images

• Le système doit inclure l'archivage et la récupération manuels des images dans un format propriétaire, non commercial ou commercial et doit avoir la capacité d'archiver un minimum de 4 000 images.
• Le système doit inclure l'archivage automatique des images dans un format propriétaire non commercial pour une sécurité accrue et des dispositions doivent être disponibles pour la sauvegarde des images dans des formats commerciaux.

Détection des menaces

• Le système doit inclure une alerte de seuil de haute densité assistée par l'opérateur.
• Le système doit inclure une alerte de menace d'explosion assistée par l'opérateur.

Exigence environnementale

• Température de stockage : 0 : Celcius à 50 : Celcius
• Température de fonctionnement :0 : Celcius à 40 :Celcius
• Humidité relative : jusqu'à 95 % sans condensation

Santé et sécurité

• Le système doit être conforme à toutes les réglementations internationales applicables en matière de santé et de sécurité, y compris les systèmes à rayons X de la FDA américaine (norme fédérale 2.1-CFR 1020.40).Rayonnement de fuite maximal inférieur à 0,1 mR/h (1 µSv/h) en contact avec les panneaux extérieurs.Les fuites de rayonnement doivent être mesurées à l’aide d’un dispositif à blocs de diffusion sur le trajet du faisceau de rayons X.
• Le système doit être équipé de boutons d'arrêt d'urgence.
• Le système doit être équipé d'un système sous tension et de rayons X sur les indicateurs aux deux extrémités du tunnel à rayons X et sur le poste de travail de l'opérateur.
• Le système doit être doté d'un système de verrouillage de sécurité pour empêcher la génération de rayons X en cas de retrait critique du panneau.
• Le système doit être conforme aux normes CE, UL, FCC et CEI.Les certificats doivent être joints aux documents de spécifications techniques.
• Le système doit être fabriqué dans une installation certifiée ISO 9001:2000 et une certification à cet égard doit être fournie avec les documents de spécifications techniques.
• Des écrans de sécurité imprégnés de plomb doivent être disponibles aux deux extrémités du tunnel.Des rouleaux fous doivent être prévus aux deux extrémités du tunnel pour faciliter le placement des bagages aux points d'entrée et de sortie.
• La machine doit être sans danger pour les films.En d’autres termes, les films photographiques ne doivent pas être endommagés par l’examen aux rayons X.

Certificats et installations obligatoires requis

Général

• Le système doit être certifié TSA et DFT, y compris la projection d'images de menace (TIP).Les certificats doivent être fournis avec les documents de spécifications techniques.
• Le système doit replacer les images TIP abandonnées dans la file d'attente TIP.Les images TIP abandonnées ne doivent pas être présentées dans le prochain objet numérisé.
• Le système doit être intégré à un programme de formation des opérateurs.
• Le système doit prendre en charge la langue anglaise.

Matériel supplémentaire

• Une extension standard du convoyeur doit être fournie (des détails doivent être fournis)
• Le système doit inclure un boîtier de moniteur verrouillable.
• Le système doit inclure un conditionneur d'alimentation/UPS.La plage de tension doit résister à 170 – 260 V AC 50/60 Hz

Autres accessoires

• Le système doit inclure des manuels d’utilisation et de maintenance intégrés.Deux exemplaires chacun des manuels d'utilisation et de maintenance doivent également être fournis sous forme imprimée.Tous les manuels (soft/imprimés) doivent être fournis en anglais.De plus, le manuel de maintenance doit inclure des procédures de maintenance préventive/de routine.
• Le système doit prendre en charge un opérateur mobile avec un câble d'au moins 5 m.
• Kits de test approuvés à fournir
• La disponibilité d’une housse anti-rongeurs et anti-poussière sera un avantage supplémentaire.

EXIGENCE SUPPLÉMENTAIRE POUR L'UTILISATEUR PRINCIPAL

Commandes et affichage de l'opérateur

• Des dispositions devraient être disponibles pour les éléments suivants et pour tous les contrôles requis pour les installations de traitement d'images mentionnées ci-dessus.

• Marche/arrêt de l'équipement
• Marche/Arrêt des rayons X
• Convoyeur marche/arrêt
• Convoyeur avant/arrière
• Arrêt d'urgence

• Des dispositions doivent être disponibles pour l'affichage de toutes les informations importantes du système à surveiller par l'opérateur, notamment les suivantes :

• Radiographie activée
• Heures d'ouverture des rayons X
• Nombre d'inspections
• Alarmes système et signalisation d'alerte pour toutes les erreurs système
• Identification de l'opérateur/Connexion/Déconnexion

• Des lits à rouleaux rigides d'une longueur d'environ un (01) mètre doivent être fixés de chaque côté (avant et arrière) de la bande transporteuse pour faciliter le chargement et le déchargement en douceur des bagages/fret.
• Le convoyeur doit avoir des capacités de marche avant et arrière et être de préférence entraîné par deux (02) moteurs pour les charges stipulées.
• Le fonctionnement du système doit garantir l'absence d'interférence avec les autres équipements électroniques fonctionnant à proximité et vice versa.

Garantie et niveau de service d'assistance

Général

Le système de radiographie complet devra être garanti pendant une période minimale de deux (02) ans à compter de la date de mise en service réussie de l'équipement.

Accord de niveau de service (SLA)

Générateurs de rayons X : les générateurs de rayons X doivent bénéficier d'une garantie d'au moins cinq ans et indiquer comment le générateur sera remplacé (si nécessaire).

Garantie prolongée

Le temps d'arrêt maximum pour un module/composant inutilisable et sous garantie doit être soigneusement pris en compte lors de l'approvisionnement et la disponibilité des pièces de rechange doit être sérieusement étudiée pour un MTBF raisonnable.

Une liste détaillée des pièces de rechange recommandées jusqu'au niveau des composants avec les numéros de pièces du fabricant et les prix actuels doit également être fournie.

Entraînement

La formation est une condition préalable pour prolonger la durée de vie du système.

Équipement de test

Il est impératif de se conformer aux exigences de l'OACI (Organisation de l'Aviation Civile Internationale) ;l'ensemble d'éléments de test accepté par l'OACI et adapté aux tests doit être acheté.

L'équipement de test doit être capable de mesurer les tests standard suivants conformément à la feuille du manuel de sécurité de l'OACI.

• Résolution à fil unique.
• Pénétration utile
• Discrimination matérielle
• Pénétration simple
• Résolution spatiale
• Imagerie des métaux fins

D'autres équipements de test standard tels qu'un appareil de mesure de l'intensité des rayons X (mesure de l'intensité des radiations) doivent être fournis.
